Description

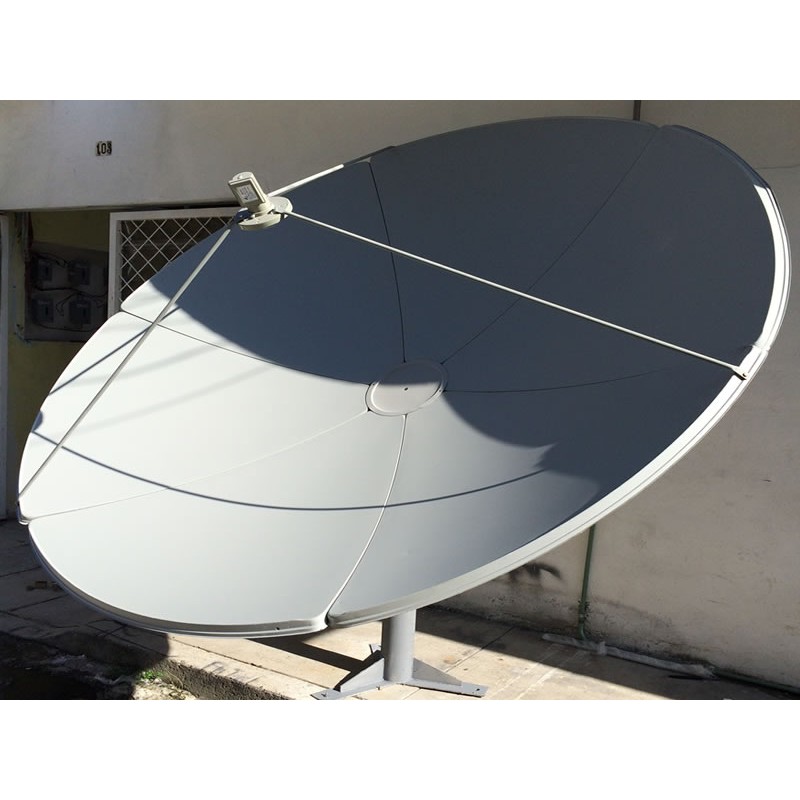

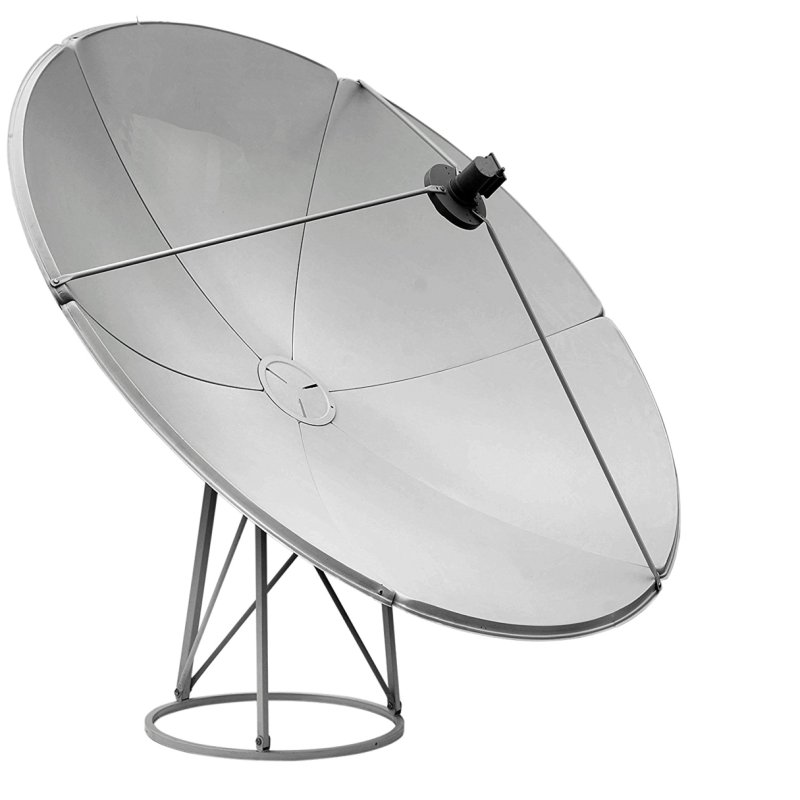

ANTENA PARABÓLICA BANDA C DE 2.40 METROS DE DIÁMETROS. 6 PÉTALOS DE LAMINA CONTINUA, EN ACERO

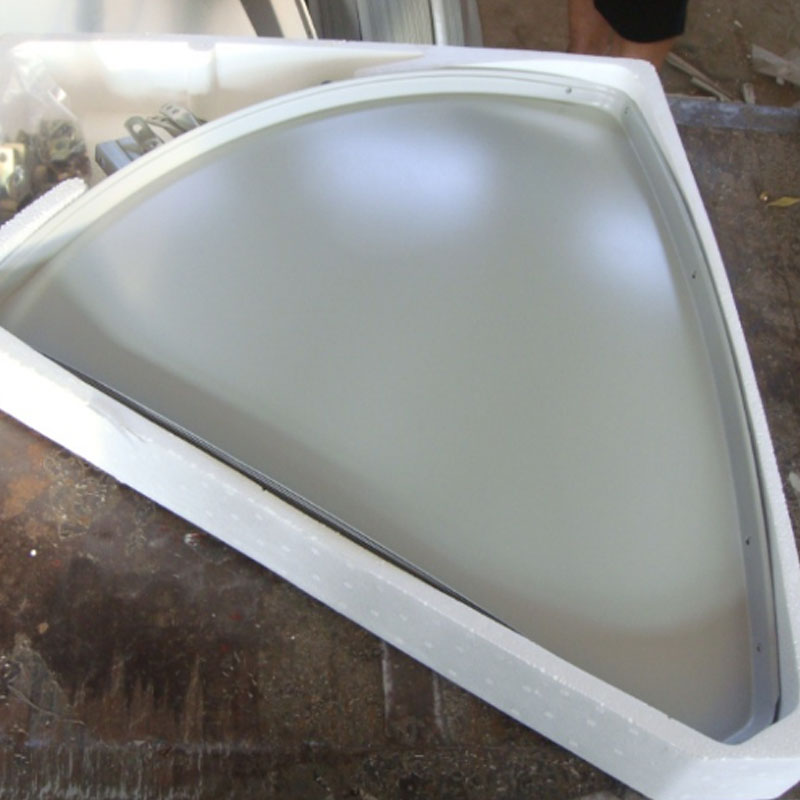

Los 6 pétalos y accesorios como tornillería vienen dentro de una caja de cartón tipo triangular.
Las medidas de la caja de cartón triangular es de 112cm x 128cm x 12cm.
Peso 53kg.

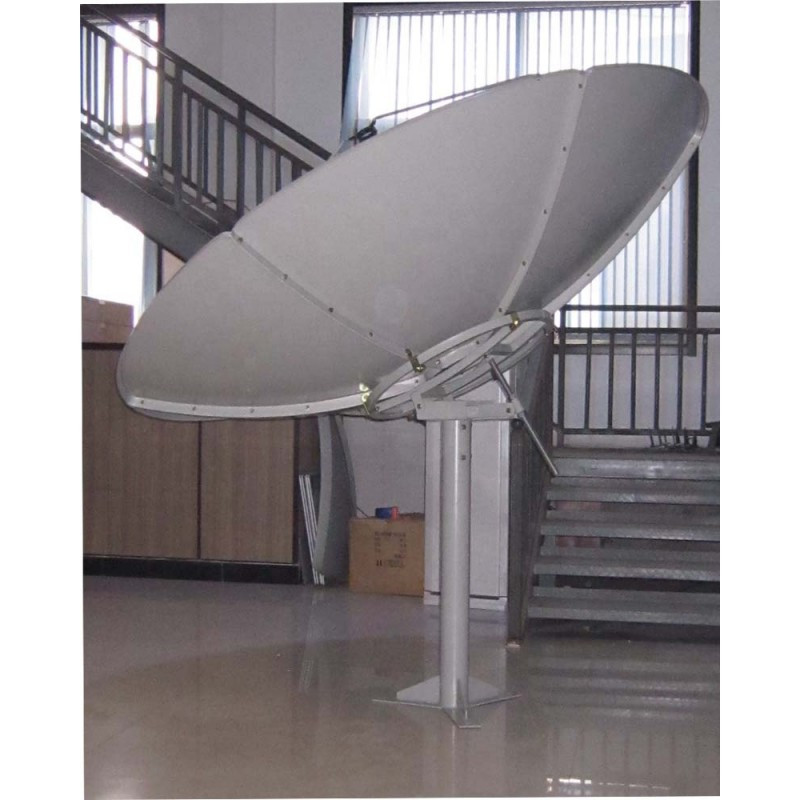

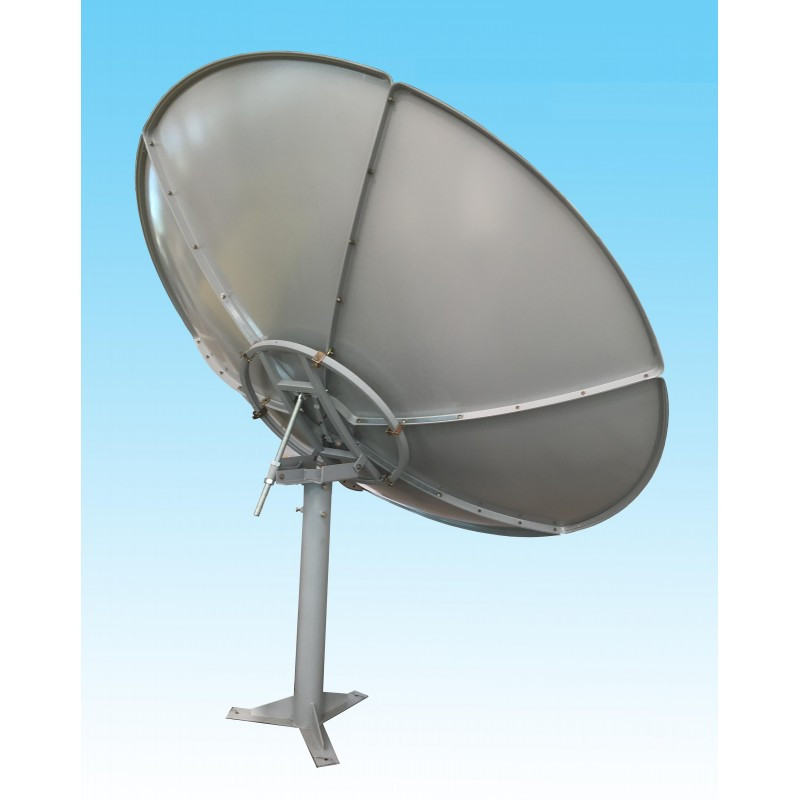

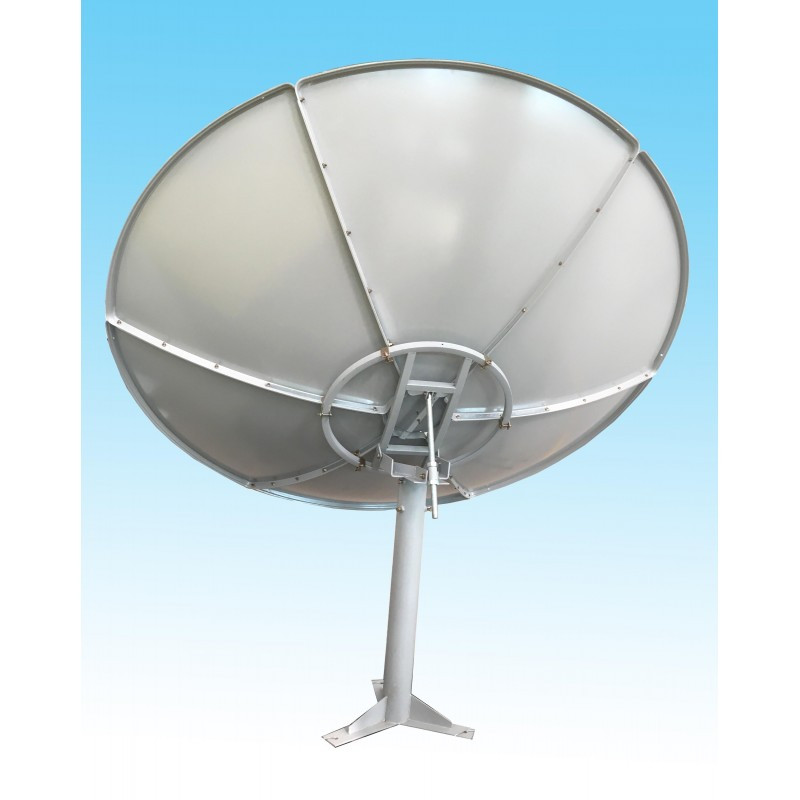

La antena viene con su base del tipo tubo, este tiene una plancha de forma triangular soldada al tubo, lo cual permite ser fijada con Ramplus a través de unos orificios que se encuentran en cada esquina de la plancha.

El tubo viene fuera de la caja triangulo, esto es ensamblado aparte, el peso del tubo es 10,45kg y mide 1,20mt.
Fuera de la caja triangular viene la base que sostiene los pétalos con el tubo, esto es ensamblado a parte.
La Antena viene Sin el LNB o Bloque de bajo ruido.



Características Técnicas

Diámetro ————————– 2.40 mts.

Tipo de óptica ——————- Foco primario

Numero de pétalos ————- Seis

Relación f/d ———————- .35

Distancia Focal —————– 85cm

Ganancia en banda “C” —— 3.7-4.2 GHz.

Ganancia en banda “Ku” —- 11.7-12.75 GHz.

Eficiencia ————————- 70%

Material del reflector ———- Acero cal. 20

Material del montaje ———- Acero estructural

Tipo de montaje —————- Az-El

Rango de elevación ———– 0°-90°

Rango azimut ——————- 360°

Tipo de base ——————– Poste

Acabado ————————- Pintura en polvo poliéster, 400 hrs. Cámara salina.

Color —————————— Gris anti reflejante.

Viento en operación ———- 25 mts/seg.

Viento de sobrevivencia —– 40 mts./seg.
